  2. SRD05-X1PCB Modulo de 1 rele 5VDC 10A para PICs Arduino MCU

SRD05-X1PCB Modulo de 1 rele 5VDC 10A para PICs Arduino MCU

https://nanoparuro.com/web/image/product.template/1500/image_1920?unique=71c5228

S/ 5.50 5.5 PEN S/ 5.50 IGV Incluido

S/ 5.50 IGV Incluido

Not Available For Sale

    Esta combinación no existe.

    Contáctenos

      Producto genérico compatible de uso educativo y prototipado
    Imágenes referenciales
    Envío a todo el Perú: 1-5 días hábiles
    Términos y condiciones

    10A/250VAC ​
    Carga máxima de salida
    5V
    Voltaje de operación
    1 Canal
    Relé electromecánico

    Módulo de Relé

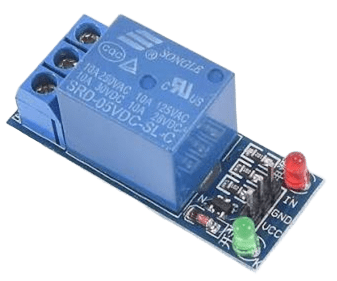

    El Módulo de Relé de 1 Canal a 5VDC (SRD05) es la interfaz fundamental para conmutar y controlar cargas eléctricas de corriente alterna (AC) o continua (DC) de potencia mediante circuitos digitales de baja tensión. Permite que microcontroladores y tarjetas de desarrollo enciendan y apaguen electrodomésticos, focos, motores, bombas de agua o solenoides de hasta 250V y 10A.

    Diseñado pensando tanto en estudiantes de colegios, institutos y universidades como en desarrolladores e integradores industriales, este módulo incorpora aislamiento mediante optoacoplador. Esto protege al microcontrolador (Arduino, PIC, ESP32, Raspberry Pi) de ruidos electromagnéticos, sobrevoltajes y picos de corriente inductiva generados por las cargas.

    El Kit Arduino Estudio Upgrade con Sensores y RFID es una solución completa para quienes desean explorar la electrónica, la robótica y la automatización con Arduino Uno R3. Con más de 20 sensores, módulos y actuadores, este kit es perfecto para estudiantes, makers y profesionales que buscan desarrollar proyectos avanzados.

    Incluye una pantalla LCD 16x2, un módulo RFID con tarjeta y llave, sensor de temperatura DHT11, joystick, sensor de nivel de agua, módulo relé, motores, displays, entre muchos otros componentes esenciales.

    Gracias a la gran variedad de sensores y módulos, este kit permite trabajar en proyectos de IoT, domótica, robótica, control de acceso y sistemas inteligentes. Además, es 100% compatible con Arduino IDE, por lo que solo necesitas conectar tu placa y empezar a programar.

    Es la mejor opción para aprender, experimentar y llevar tus conocimientos al siguiente nivel.

    • 1x Arduino Uno R3 con cable USB
    • 1x Pantalla LCD 16x2
    • 1x Módulo RFID con tarjeta y llave
    • 1x Módulo joystick
    • 1x Módulo teclado x16
    • 1x Módulo RTC DS1302
    • 1x Sensor de nivel de agua
    • 1x Sensor de temperatura y humedad DHT11
    • 1x Módulo LED RGB
    • 1x Módulo driver de motor ULN2003
    • 1x Motor de pasos 28BYJ-48
    • 1x Módulo de 1 relé
    • 1x Protoboard
    • 1x Set de 65 jumpers Macho- Macho
    • 10x Cable jumper Macho-Hembra
    • 1x Sensor de sonido KY-037
    • 1x Control remoto
    • 1x Potenciómetro de 10K
    • 1x Display de 7 segmentos (1 dígito)
    • 1x Display multiplexado (4 dígitos)
    • 1x Display matriz de puntos led
    • 1x Servomotor SG90
    • 2x Buzzer
    • 2x Ball Switches
    • 3x LDR
    • 5x Switches con tapa
    • 1x Cable de batería 9V con plug
    • 15x LEDs de colores
    • 30x Resistencias
    • 1x Sensor de flama
    • 1x Sensor IR receptor
    • 1x Integrado 74HC595
    • 1x Sensor de temperatura LM35DZ

    ✅ Aislamiento Galvánico / Optoacoplado: Protege la lógica de control del microcontrolador contra ruido eléctrico y picos de tensión.
    ✅ Conmutación de Alta Capacidad: Soporta cargas de hasta 250VAC / 10A o 30VDC / 10A.
    ✅ Borneras con Tornillo (Screw Terminal): Conexión rápida, segura y duradera para el cableado eléctrico sin necesidad de soldar.
    ✅ Indicación Visual LED: LED de alimentación (Power) y LED indicador de conmutación para monitoreo en tiempo real.
    ✅ Compatibilidad Universal: Funciona con señales digitales TTL/CMOS provenientes de Arduino, PIC, ESP8266, ESP32, Raspberry Pi, etc.
    ✅ Proyectos de Domótica e IoT: Ideal para automatización del hogar, control de iluminación, temporizadores y sistemas de control industrial básico.

    COM es el terminal común; NC (Normalmente Cerrado) permanece conectado a COM cuando el relé está desactivado; y NO (Normalmente Abierto) se conecta a COM únicamente cuando el relé recibe la señal de activación desde el pin IN.

    Sí. El módulo requiere alimentación de 5V en el pin VCC para energizar la bobina, pero la entrada lógica (IN) responde sin problemas a los niveles lógicos de 3.3V de tarjetas como ESP32 o Raspberry Pi.

    ¿Es seguro usar este relé para controlar dispositivos conectados a 220V de la red eléctrica?

    Sí, la etapa del relé soporta hasta 250VAC a 10A. El aislamiento optoacoplado garantiza que los 220V de la carga permanezcan eléctricamente separados de los pines del microcontrolador.


    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    No, la instalación es muy fácil. Solo debes descargar el driver CH340, instalarlo en tu computadora y listo. Es un proceso que se hace una sola vez y después puedes programar la placa sin problemas en el Arduino IDE.
    Tutorial de instalación: Cómo instalar el driver CH340
    Link de instalación: Driver CH340

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    Especificaciones técnicas

      Tensión de Bobina (VCC)
      		 5V DC
      Corriente de Activación 70mA - 80mA aprox.
      Capacidad Máxima AC 250VAC / 10A (125VAC / 15A)
      Capacidad Máxima DC 30VDC / 10A
      Aislamiento Optoacoplador en la línea de control
      Tipo de Disparo Nivel Bajo (Active Low / GND)
      Indicadores LED LED PWR (Alimentación) / LED IN (Estado)
      Dimensiones aprox. 43 mm x 17 mm x 18 mm
