  2. CPLD Altera U119 MAX II EPM240 con FPGA EPM240 + Programador Blaster

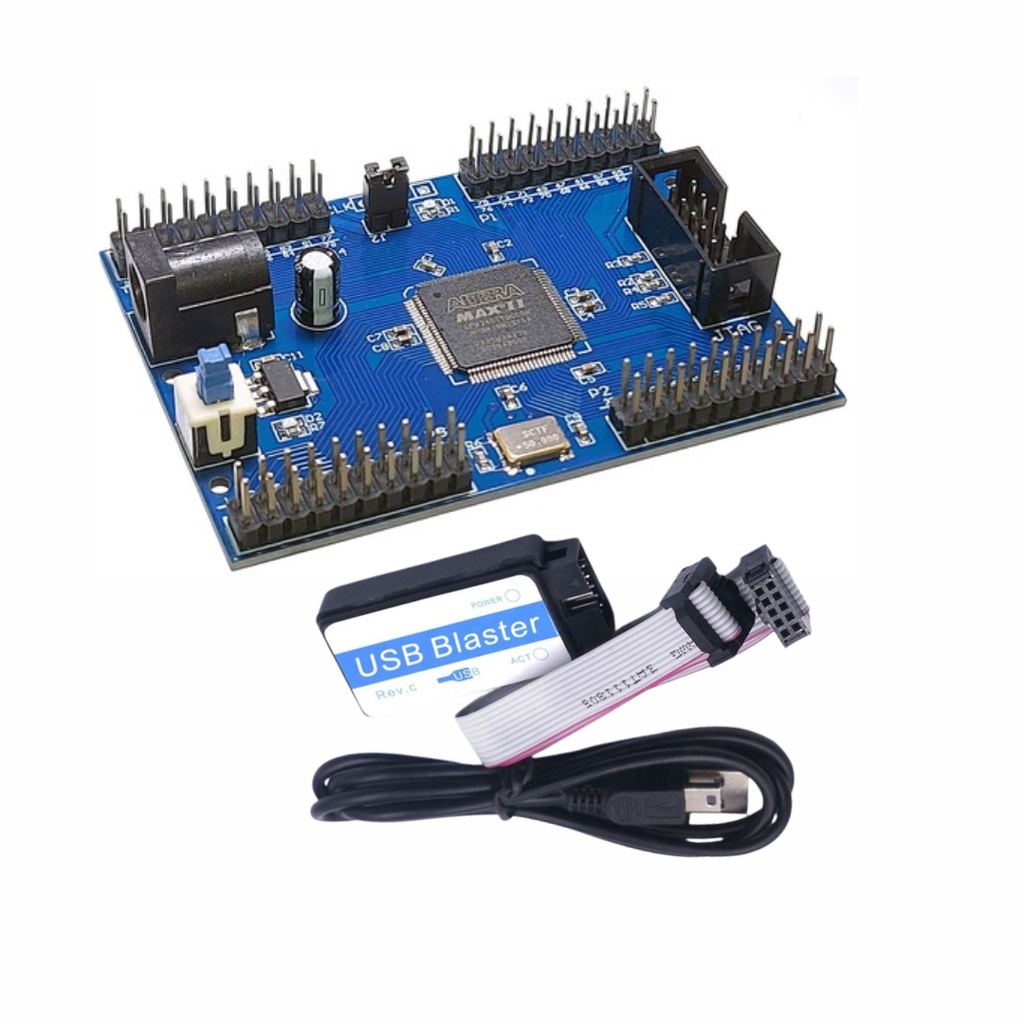

CPLD Altera U119 MAX II EPM240 con FPGA EPM240 + Programador Blaster

https://nanoparuro.com/web/image/product.template/1796/image_1920?unique=0f807f7

Tarjeta de desarrollo CPLD de alto rendimiento para prototipos y control digital.

S/ 95.00 95.0 PEN S/ 95.00 IGV Incluido

S/ 95.00 IGV Incluido

Not Available For Sale

    Esta combinación no existe.

    Contáctenos

    Términos y condiciones
    Envío a todo el Perú: 1-5 días hábiles

    EMP240
    Dispositivo
    ​5V
    Voltaje de alimentación
    80
    Pines de entrada/salida
    8​Kbits
    Memoria Flash

    El CPLD Altera MAX II EPM240 es un dispositivo no volátil de alta fiabilidad diseñado para implementar lógica digital compacta y de baja potencia. Cuenta con 240 LEs (registers) que permiten crear máquinas de estado, controladores de motor y periféricos embebidos sin necesidad de reeditar hardware Intel. Su User Flash Memory de 8 Kbit facilita almacenar datos críticos y realizar actualizaciones en campo sin hardware adicional.

    Con hasta 80 pines de usuario en paquete TQFP100/FBGA100, puedes configurar múltiples interfaces digitales (SPI, I²C, UART, GPIO) y soportar niveles I/O de 1.5 V, 1.8 V, 2.5 V y 3.3 V para interoperar con distintos periféricos. Internamente, un regulador lineal genera el voltaje de núcleo de 1.8 V a partir de la alimentación externa, garantizando estabilidad térmica y eléctrica.

    La programación se realiza mediante JTAG utilizando el cable USB‑Blaster (compatibilidad USB 2.0 High‑Speed, RoHS), que permite descargar diseños con Quartus II a velocidades de hasta 10 Mbit/s aprox. directamente desde un puerto USB estándar Intel. Este esquema simplifica el flujo de trabajo de diseño, eliminando la necesidad de fuentes de programación aparte y facilitando la depuración de señales JTAG.

    Ideal para ingenieros de sistemas embebidos, laboratorios de educación STEM y proyectos DIY, el EPM240 ofrece un equilibrio óptimo entre densidad lógica, consumo de energía (típico inferior a 100 mW en reposo) y facilidad de uso. Además, su ciclo de vida extendido garantiza disponibilidad en el mercado hasta 2040, minimizando riesgos de obsolescencia.

    • Familia: MAX II CPLD
    • Dispositivo: EPM240
    • Voltaje de alimentación: 5V DC
    • Voltaje lógico E/S: 3.3V
    • Elementos lógicos: 240 LEs
    • Número de IO E/S: 80
    • Entradas/salidas programables para operar a niveles lógicos 3.3 V, 2.5 V, 1.8 V, y 1.5 V
    • Conector de programación: JTAG
    • Temperatura de funcionamiento: –40 °C a 100 °C o 125 °C
    • Dimensiones: 50*70 mm

    ✅Diseño de máquinas de estados (FSM): Perfecto para modelar procesos secuenciales en sistemas embebidos o digitales.
    ✅ Controladores personalizados: Permite crear controladores lógicos para motores, sensores o periféricos, sin usar microcontroladores.
    ✅ Interfaces de comunicación personalizadas: Puedes programar protocolos como UART, SPI o I2C desde cero para fines didácticos o prácticos.
    ✅ Prototipado digital rápido: Ideal para probar diseños digitales antes de pasar a ASICs o integrarlos en FPGAs más complejos.
    ✅ Sistemas educativos: Ampliamente usado en cursos de diseño digital y lógica programable por su bajo costo y facilidad de uso.
    ✅ Simulación de lógica TTL/CMOS: Reemplaza múltiples puertas lógicas o chips 7400 en un solo dispositivo programable.
    ✅ Control de procesos industriales simples: En versiones industriales, se puede integrar en entornos donde se necesiten respuestas determinísticas.
    ✅ Diseño de sistemas combinacionales complejos: Como codificadores, decodificadores, sumadores, multiplexores, contadores, etc.

    No. El CPLD puede operar por sí solo una vez programado. No tiene procesador interno, pero ejecuta lógica digital definida por el usuario (por ejemplo, para controlar LEDs, motores, etc.).

    Sí. El programador Blaster es suficiente para cargar tus diseños desde Quartus II a la placa. No se requiere hardware adicional.

    Sí, pero con precaución. Si alimentas la tarjeta con 12 V y su regulador es eficiente, puedes usar los pines VCC de salida para sensores de bajo consumo. Verifica antes la capacidad del regulador.


    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    No, la instalación es muy fácil. Solo debes descargar el driver CH340, instalarlo en tu computadora y listo. Es un proceso que se hace una sola vez y después puedes programar la placa sin problemas en el Arduino IDE.
    Tutorial de instalación: Cómo instalar el driver CH340
    Link de instalación: Driver CH340

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.
