  2. Modulo de Expansion Shield ESP32S 30P Placa de Alimentacion ESP32 DEVKIT V1

Modulo de Expansion Shield ESP32S 30P Placa de Alimentacion ESP32 DEVKIT V1

https://nanoparuro.com/web/image/product.template/2066/image_1920?unique=e7bbc8d

S/ 12.00 12.0 PEN S/ 12.00 IGV Incluido

S/ 12.00 IGV Incluido

Not Available For Sale

    Esta combinación no existe.

    Contáctenos

      Producto genérico compatible de uso educativo y prototipado
    Imágenes referenciales
    Envío a todo el Perú: 1-5 días hábiles
    Términos y condiciones

    38 Pines
    Entradas de pines
    5V
    Voltaje de entrada
    LEDs
    Indicador
    FR-4
    Material

    Shield ESP32S

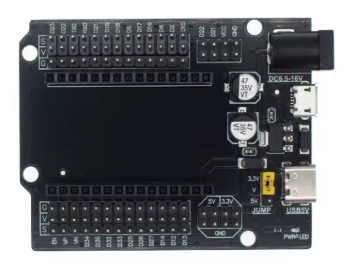

    El Módulo de Expansión Shield ESP32S (30P) es una tarjeta de interfaz diseñada para facilitar el prototipado y la conexión de sensores, actuadores y periféricos a la placa de desarrollo ESP32 DevKit V1 de 30 pines. Resuelve la limitación común de espacio al usar la ESP32 en protoboards convencionales, organizando cada pin digital y analógico en grupos estándar de tres pines: Señal (S), VCC (V) y GND (G).

    Esta tarjeta integra su propio circuito regulador de voltaje de alta eficiencia, permitiendo alimentar la ESP32 y todos los componentes conectados a través de un adaptador de pared DC (Jack 2.1 mm) o mediante su puerto USB de entrada. Incluye además un jumper selector que permite conmutar las líneas de alimentación de los cabezales entre 3.3V y 5V, adaptándose a las necesidades de sensores analógicos o digitales de distintas familias.

    El Kit Arduino Estudio Upgrade con Sensores y RFID es una solución completa para quienes desean explorar la electrónica, la robótica y la automatización con Arduino Uno R3. Con más de 20 sensores, módulos y actuadores, este kit es perfecto para estudiantes, makers y profesionales que buscan desarrollar proyectos avanzados.

    Incluye una pantalla LCD 16x2, un módulo RFID con tarjeta y llave, sensor de temperatura DHT11, joystick, sensor de nivel de agua, módulo relé, motores, displays, entre muchos otros componentes esenciales.

    Gracias a la gran variedad de sensores y módulos, este kit permite trabajar en proyectos de IoT, domótica, robótica, control de acceso y sistemas inteligentes. Además, es 100% compatible con Arduino IDE, por lo que solo necesitas conectar tu placa y empezar a programar.

    Es la mejor opción para aprender, experimentar y llevar tus conocimientos al siguiente nivel.

    • 1x Arduino Uno R3 con cable USB
    • 1x Pantalla LCD 16x2
    • 1x Módulo RFID con tarjeta y llave
    • 1x Módulo joystick
    • 1x Módulo teclado x16
    • 1x Módulo RTC DS1302
    • 1x Sensor de nivel de agua
    • 1x Sensor de temperatura y humedad DHT11
    • 1x Módulo LED RGB
    • 1x Módulo driver de motor ULN2003
    • 1x Motor de pasos 28BYJ-48
    • 1x Módulo de 1 relé
    • 1x Protoboard
    • 1x Set de 65 jumpers Macho- Macho
    • 10x Cable jumper Macho-Hembra
    • 1x Sensor de sonido KY-037
    • 1x Control remoto
    • 1x Potenciómetro de 10K
    • 1x Display de 7 segmentos (1 dígito)
    • 1x Display multiplexado (4 dígitos)
    • 1x Display matriz de puntos led
    • 1x Servomotor SG90
    • 2x Buzzer
    • 2x Ball Switches
    • 3x LDR
    • 5x Switches con tapa
    • 1x Cable de batería 9V con plug
    • 15x LEDs de colores
    • 30x Resistencias
    • 1x Sensor de flama
    • 1x Sensor IR receptor
    • 1x Integrado 74HC595
    • 1x Sensor de temperatura LM35DZ

    ✅ Distribución Estándar SVG: Convierte cada GPIO en un bloque ordenado de 3 pines (Señal, Alimentación, Tierra) para conectar servomotores y sensores directamente.
    ✅ Doble Opción de Alimentación Externa: Acepta voltaje de entrada a través de conector Jack DC (6.5V a 16V) o puerto USB tipo C / Micro USB.
    ✅ Jumper Selector de Voltaje (3.3V / 5V): Permite elegir la tensión entregada en la línea VCC de las salidas de expansión.
    ✅ LED Indicador de Alimentación: Muestra visualmente la presencia de energía en la placa para prevenir errores de conexión.
    ✅ Orificios de Montaje M3: Perforaciones en las cuatro esquinas para fijar la placa en gabinetes, chasis de robots o tableros de prueba.
    ✅ Socket Firme para ESP32: Conectores hembra de precisión para insertar y retirar la placa ESP32 DevKit V1 con total seguridad.

    Está diseñada específicamente para la versión ESP32 DevKit V1 de 30 pines (ancho angosto). No es compatible con la versión de 38 pines ni con modelos ESP-WROOM-32 de formato ancho a menos que se usen cables de extensión.

    Sí. Al conectar una fuente de alimentación externa mediante el Jack DC y colocar el jumper en la posición de 5V, la shield proveerá la corriente necesaria para alimentar microservos sin saturar el regulador interno de la tarjeta ESP32.

    ¿Cuál es el rango de voltaje recomendado para el conector Jack DC?

    El rango de entrada recomendado es de 6.5V a 12V DC (soporta hasta 16V máximo).

    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    No, la instalación es muy fácil. Solo debes descargar el driver CH340, instalarlo en tu computadora y listo. Es un proceso que se hace una sola vez y después puedes programar la placa sin problemas en el Arduino IDE.
    Tutorial de instalación: Cómo instalar el driver CH340
    Link de instalación: Driver CH340

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    Especificaciones técnicas

      Compatibilidad ESP32 DevKit V1 (Versión de 30 Pines)
      Tensión de Entrada DC (Jack) 6.5 V a 16 V DC
      Tensión de Salida Seleccionable 3.3 V DC / 5.0 V DC (vía Jumper)
      Distribución de Pines Formato SVG (Signal, VCC, GND) por cada GPIO
      Entradas de Energía Conector Jack DC 2.1 mm y puerto USB
      Indicador Luminoso LED verde de estado de alimentación (PWR)
      Dimensiones de PCB 68 mm x 68 mm aprox.
      Material del Substrato FR-4 de doble capa con acabado en máscara negra
