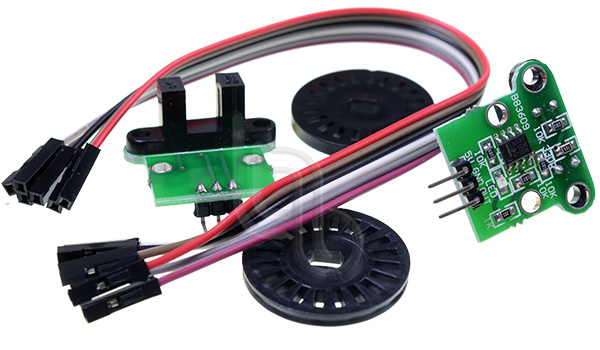

Sensor de Velocidad, encoders Opticos con cables, set de 2

https://nanoparuro.com/web/image/product.template/1973/image_1920?unique=332c67c

S/ 20.00 20.0 PEN S/ 20.00 IGV Incluido

S/ 20.00 IGV Incluido

Not Available For Sale

    Esta combinación no existe.

    Contáctenos

      Producto genérico compatible de uso educativo y prototipado
    Imágenes referenciales
    Envío a todo el Perú: 1-5 días hábiles
    Términos y condiciones

    20
    Cantidad de ranuras
    3.3V-5V
    Voltaje de operación
    Digital
    Señal de salida

    Encoders Ópticos

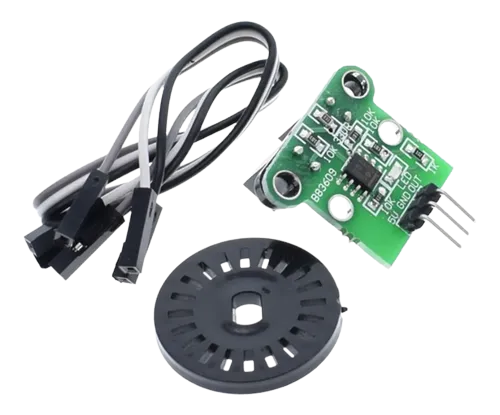

    El Set de 2 Sensores de Velocidad y Encoders Ópticos es una solución integral diseñada para implementar control en bucle cerrado (PID) y monitoreo de velocidad angular en vehículos robóticos tipo Smart Car. Cada módulo cuenta con un optointerrumpor ranurado en forma de "U" de 5 mm de apertura, compuesto por un emisor infrarrojo y un fototransistor, acoplado a un circuito comparador de tensión LM393.

    El kit incluye dos discos codificadores (encoder wheels) de 20 ranuras que se encajan en los ejes posteriores de los motores reductor de plástico (motores TT). Al girar la rueda, la luz infrarroja se interrumpe periódicamente, generando una serie de pulsos cuadrados que un microcontrolador puede contar para determinar las revoluciones por minuto (RPM), la velocidad lineal y la posición exacta.

    El Kit Arduino Estudio Upgrade con Sensores y RFID es una solución completa para quienes desean explorar la electrónica, la robótica y la automatización con Arduino Uno R3. Con más de 20 sensores, módulos y actuadores, este kit es perfecto para estudiantes, makers y profesionales que buscan desarrollar proyectos avanzados.

    Incluye una pantalla LCD 16x2, un módulo RFID con tarjeta y llave, sensor de temperatura DHT11, joystick, sensor de nivel de agua, módulo relé, motores, displays, entre muchos otros componentes esenciales.

    Gracias a la gran variedad de sensores y módulos, este kit permite trabajar en proyectos de IoT, domótica, robótica, control de acceso y sistemas inteligentes. Además, es 100% compatible con Arduino IDE, por lo que solo necesitas conectar tu placa y empezar a programar.

    Es la mejor opción para aprender, experimentar y llevar tus conocimientos al siguiente nivel.

    • 1x Arduino Uno R3 con cable USB
    • 1x Pantalla LCD 16x2
    • 1x Módulo RFID con tarjeta y llave
    • 1x Módulo joystick
    • 1x Módulo teclado x16
    • 1x Módulo RTC DS1302
    • 1x Sensor de nivel de agua
    • 1x Sensor de temperatura y humedad DHT11
    • 1x Módulo LED RGB
    • 1x Módulo driver de motor ULN2003
    • 1x Motor de pasos 28BYJ-48
    • 1x Módulo de 1 relé
    • 1x Protoboard
    • 1x Set de 65 jumpers Macho- Macho
    • 10x Cable jumper Macho-Hembra
    • 1x Sensor de sonido KY-037
    • 1x Control remoto
    • 1x Potenciómetro de 10K
    • 1x Display de 7 segmentos (1 dígito)
    • 1x Display multiplexado (4 dígitos)
    • 1x Display matriz de puntos led
    • 1x Servomotor SG90
    • 2x Buzzer
    • 2x Ball Switches
    • 3x LDR
    • 5x Switches con tapa
    • 1x Cable de batería 9V con plug
    • 15x LEDs de colores
    • 30x Resistencias
    • 1x Sensor de flama
    • 1x Sensor IR receptor
    • 1x Integrado 74HC595
    • 1x Sensor de temperatura LM35DZ

    ✅ Kit Doble Completo: Incluye 2 módulos sensores, 2 discos codificadores de 20 ranuras y sus correspondientes cables de conexión.
    ✅ Acondicionamiento por Comparador LM393: Entrega una señal digital limpia (HIGH/LOW) sin necesidad de circuitos adicionales de filtrado o deblocking.
    ✅ Disco de 20 Ranuras: Proporciona 20 impulsos por cada giro completo de 360°, ofreciendo una excelente resolución para el cálculo de frecuencia y velocidad.
    ✅ Ancho de Ranura de 5 mm: Permite el paso libre del disco encoder sin roce mecánico, reduciendo la fricción en la transmisión.
    ✅ LED Indicador de Estado: LED en placa que se enciende al bloquear el haz de luz, facilitando la calibración y prueba del sensor.
    ✅ Orificios para Perno M3: Perforaciones estandarizadas en la placa PCB para una fijación rígida en chasis de acrílico o impresión 3D.

    Mediante una interrupción en el microcontrolador (ej. Arduino), se contabilizan los pulsos recibidos en un intervalo de tiempo (ej. 1 segundo). Como el disco tiene 20 ranuras, cada 20 pulsos equivalen a 1 vuelta. Con esta relación se obtiene la velocidad angular en revoluciones por minuto.

    Encajan directamente en el doble eje de los motores de caja reductora tipo "Motor TT" (motores amarillos planos de 3V-6V) utilizados en la mayoría de kits de robótica educativa 2WD y 4WD.

    ¿Cuál es la diferencia entre la salida de este sensor y un sensor analógico?

    Gracias al chip LM393, la salida (DO) entrega valores lógicos digitales claros (0V y VCC), lo que evita lecturas falsas y permite conectarlo a los pines de interrupción externa del microcontrolador.


    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    No, la instalación es muy fácil. Solo debes descargar el driver CH340, instalarlo en tu computadora y listo. Es un proceso que se hace una sola vez y después puedes programar la placa sin problemas en el Arduino IDE.
    Tutorial de instalación: Cómo instalar el driver CH340
    Link de instalación: Driver CH340

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    El Arduino Uno R3 CH340 mantiene todas las características del Arduino Uno original, pero en lugar del chip FTDI o ATmega16U2 para la conexión USB, usa el CH340, lo que permite reducir costos sin afectar el rendimiento. La única diferencia práctica es que se necesita instalar el driver CH340, lo cual es rápido y fácil (solo lo haces una vez en tu PC).

    Si buscas una placa de desarrollo económica, funcional y confiable, esta es una excelente opción para tus proyectos.

    Sí, el Arduino Uno R3 CH340 es totalmente compatible con módulos, sensores y shields diseñados para el Arduino Uno original. Puedes usarlo en proyectos de robótica, automatización, IoT y más sin ninguna limitación.

    Especificaciones técnicas

      Chip Comparador LM393 de alta velocidad
      Ancho de Ranura de Detección 5 mm
      Voltaje de Operación 3.3 V a 5.0 V DC
      Tipo de Salida Digital (DO) TTL (0V o VCC)
      Resolución del Disco Encoder 20 ranuras (20 pulsos / revolución)
      Diámetro del Disco Encoder 26 mm aprox.
      Dimensiones del Módulo 32 mm x 14 mm x 12 mm
      Compatibilidad Arduino, ESP32, Raspberry Pi, PIC, Motores TT
